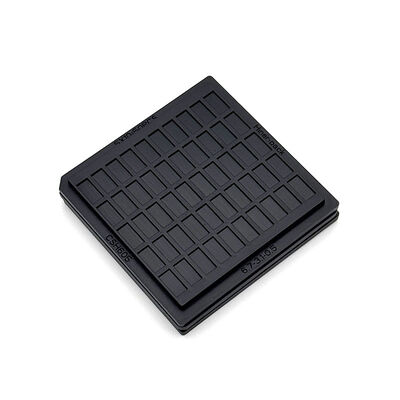

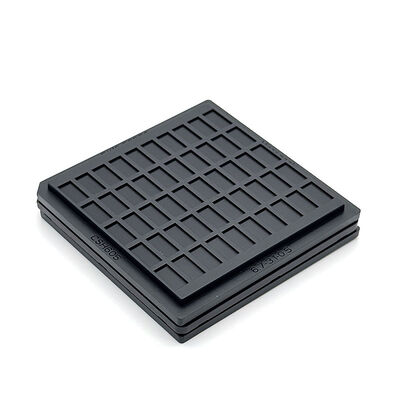

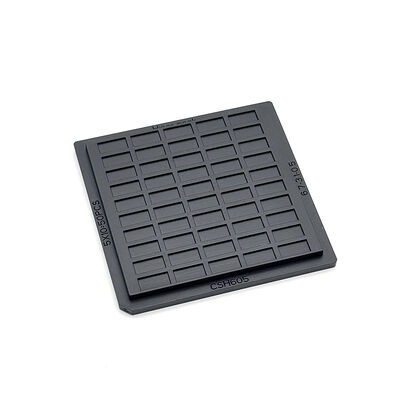

অ্যান্টি-স্ট্যাটিক উপকরণ দিয়ে তৈরি ওয়াফেল প্যাক চিপ ট্রে, যা সূক্ষ্ম সেমিকন্ডাক্টর আইসি চিপগুলির নিরাপদ হ্যান্ডলিং এবং স্টোরেজ নিশ্চিত করে

অ্যান্টি-স্ট্যাটিক উপকরণ দিয়ে তৈরি ওয়াফেল প্যাক চিপ ট্রে, যা সূক্ষ্ম সেমিকন্ডাক্টর আইসি চিপগুলির নিরাপদ হ্যান্ডলিং এবং স্টোরেজ নিশ্চিত করে

ব্র্যান্ড নাম: Hiner-pack
মডেল নম্বর: HN25007
MOQ.: 500 পিসিএস
মূল্য: $1.35~$2.68(Prices Are Determined According To Different Incoterms And Quantities)
অর্থ প্রদানের শর্তাবলী: টি/টি
সরবরাহের ক্ষমতা: 2000 পিসি/দিন
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
ROHS, ISO
ট্রে ওজন:
পরিবর্তিত হয়, সাধারণত গহ্বর প্রতি 500 গ্রাম পর্যন্ত
রঙ:
কালো
গুণমানের নিশ্চয়তা:
ডেলিভারি গ্যারান্টি, নির্ভরযোগ্য মানের
আউটলাইন লাইন সাইজ:
50.7×50.7×4 মিমি
গহ্বরের আকার:
6.7X3.1X0.5 মিমি
ইনকোটার্মস:
এক্স, এফওবি, সিআইএফ, ডিডিইউ, ডিডিপি
ছাঁচের ধরণ:
ইনজেকশন
পুনর্ব্যবহারযোগ্য:
হ্যাঁ
ট্রে আকৃতি:
আয়তাকার
ক্লিন ক্লাস:
সাধারণ এবং অতিস্বনক ক্লিনিং
আইসি টাইপ:
বিজিএ, কিউএফপি, কিউএফএন, এলজিএ, পিজিএ
প্যাকিং স্তর:
পরিবহন প্যাকেজ
ওয়ারপেজ:
ওয়ারপেজ MAX 0.22 মিমি
ক্ষমতা:
5x10=50 PCS
প্যাকেজিং বিবরণ:
শক্ত কাগজ, তৃণশয্যা
যোগানের ক্ষমতা:
2000 পিসি/দিন
পণ্যের বর্ণনা
সূক্ষ্ম সেমিকন্ডাক্টর আইসি চিপগুলির নিরাপদ সংরক্ষণের জন্য অ্যান্টি-স্ট্যাটিক ওয়াফেল ট্রে
ইলেকট্রনিক উপাদানগুলিকে আলাদাভাবে ধরে রাখার জন্য স্বাধীনভাবে recessed পকেট দিয়ে সজ্জিত। টেস্টিং, হ্যান্ডলিং এবং স্টোরেজ প্রক্রিয়া জুড়ে শিফটিং, ঘর্ষণ এবং পৃষ্ঠের ক্ষতি হ্রাস করুন।

স্থির পরিবাহী বৈশিষ্ট্য বজায় রাখুন যাতে স্ট্যাটিক হুমকি দূর হয়। ইলেকট্রনিক্স উৎপাদন পরিবেশের ভিতরে অবিচ্ছিন্ন পুনরাবৃত্তিমূলক অপারেশনের সাথে মানিয়ে নিন।

পকেট মাত্রা এবং সামগ্রিক রূপরেখা সামঞ্জস্য করার অনুমতি দিন। ইলেকট্রনিক্স শিল্পের বিভিন্ন উৎপাদন এবং লজিস্টিক প্রয়োজনীয়তার সাথে মেলে লক্ষ্যযুক্ত স্টোরেজ সমাধান সরবরাহ করুন।
মূল বৈশিষ্ট্য/সুবিধা
  • স্থিতিশীল পরিবাহী ESD কর্মক্ষমতা
  • স্বাধীন পৃথক পকেট
  • টেকসই নির্মাণ
  • নিরাপদ চিপ হোল্ডিং
  • কাস্টম স্পেসিফিকেশন সমর্থন
  • কারখানাটি ISO প্রত্যয়িত, এবং পণ্যগুলি RoHS মান মেনে চলে।
স্পেসিফিকেশন
ব্র্যান্ড Hiner-pack
মডেল HN25007
রঙ কালো
প্রতিরোধ 1.0×10⁴ - 1.0×10¹¹ Ω
রূপরেখা রেখার আকার 50.7×50.7×4 মিমি
গহ্বর আকার 6.7X3.1X0.5 মিমি
ম্যাট্রিক্স QTY 5x10=50  পিসি
ওয়ারপেজ সর্বোচ্চ 0.22 মিমি
পরিষেবা OEM, ODM গ্রহণ করুন
কাস্টম পকেট বিকল্প উপলভ্য
অ্যাপ্লিকেশন
সেমিকন্ডাক্টর ডিভাইস এবং ইলেকট্রনিক উপাদানগুলি সংরক্ষণ এবং পরিবহনের জন্য আদর্শ। পৃথক পকেট ডিজাইন কার্যকরভাবে সংঘর্ষ এবং ইলেক্ট্রোস্ট্যাটিক ক্ষতি এড়ায়।

সেমিকন্ডাক্টর কারখানা, ইলেকট্রনিক্স অ্যাসেম্বলি প্ল্যান্ট এবং কম্পোনেন্ট ডিস্ট্রিবিউটরদের টেস্টিং, প্রোডাকশন ট্রান্সফার এবং ইনভেন্টরি ম্যানেজমেন্টের জন্য উপযুক্ত।
কাস্টমাইজড পরিষেবা
বিভিন্ন শিল্প প্রয়োজনীয়তা পূরণের জন্য কাস্টমাইজেশন পরিষেবা উপলব্ধ। পকেট মাত্রা এবং সামগ্রিক আকার অনুরোধ অনুযায়ী তৈরি করা যেতে পারে। পেশাদার প্রযুক্তিগত দল প্রকল্প সহযোগিতাকে সমর্থন করে। আপনার উৎপাদন লাইনের জন্য টেইলর্ড সমাধান নিয়ে আলোচনা করতে যোগাযোগ করুন।
আমাদের সম্পর্কে:
Hiner-pack® 2013 সালে প্রতিষ্ঠিত হয়েছিল। এটি একটি উচ্চ-প্রযুক্তি উদ্যোগ যা ডিজাইন, গবেষণা ও উন্নয়ন, উৎপাদন, আইসি প্যাকেজিং এবং টেস্টিংয়ের বিক্রয়, সেইসাথে স্বয়ংক্রিয় হ্যান্ডলিং, বহন এবং পরিবহনে সেমিকন্ডাকটিভ ওয়েফার ফ্যাব্রিকেশন প্রক্রিয়াকে একীভূত করে গ্রাহকদের টার্নকি পরিষেবা সরবরাহ করে।

কেন আমাদের বেছে নেবেন:

  • সমৃদ্ধ অভিজ্ঞতা JEDEC / IC / ওয়াফেল প্যাক ট্রে
  • ইন-হাউস মোল্ড ডিজাইন ক্ষমতা
  • দ্রুত প্রোটোটাইপ উন্নয়ন
  • কঠোর QC প্রক্রিয়া
  • বিশ্বব্যাপী সেমিকন্ডাক্টর গ্রাহকদের জন্য স্থিতিশীল সরবরাহ
